閥門圖片

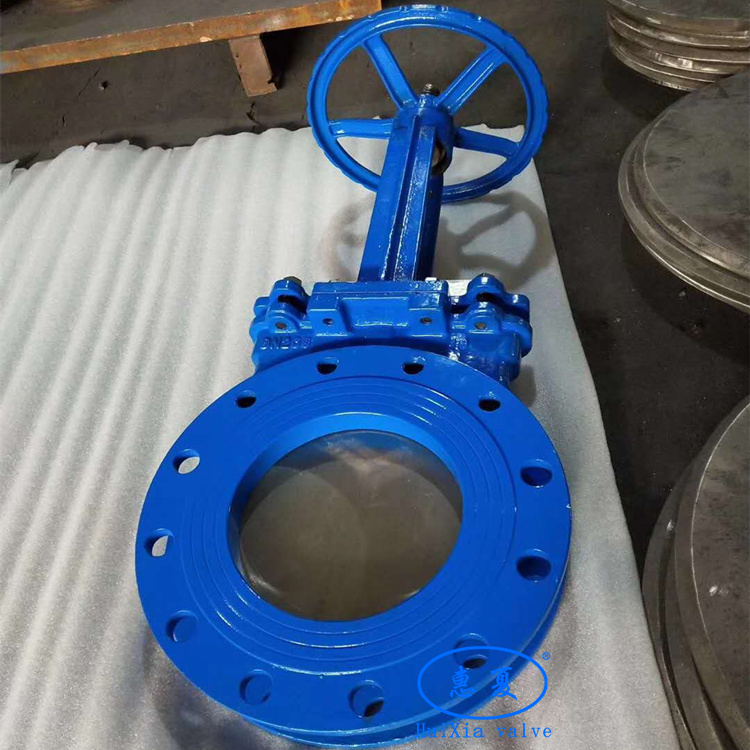

手動刀型閘閥

產品型號: PZ73H

產品口徑: DN50~1200

產品壓力: 1.0MPa~1.6MPa

產品材質: 鑄鋼、不銹鋼等


上海PZ73H手動刀型閘閥概述:

刀型閘閥又名刀閘閥,由于采用刀型閘板具有良好的剪切作用,最適宜于漿料、粉粒料、纖維等難以控制的流體,廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇,并且可依據現場控制需求,配備電動或氣動執行器,實現閥門的自動化操作。

應用范圍:
刀型閘閥最適宜于漿料、粉粒料、纖維等難以控制的流體,廣泛應用于造紙、石化、礦山、排水、食品等行業。

結構特點:
上海刀型閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,刀型閘閥只能作全開和全關,不能作調節和節流。

閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。

刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分刀型閘閥是采用強制密封的,即閥門關閉時,要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。

標準規范:
設計制造標準:
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

上海閘閥主要性能規范

公稱壓力(MPa)
殼體試驗(MPa)
密封試驗(MPa)
工作溫度
適用介質
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
紙漿、污水、煤漿、灰、渣水混和物

主要零部件材質

體、蓋
閘閥
閥桿
密封面
不銹鋼、碳鋼、灰鑄鐵
碳鋼、不銹鋼
不銹鋼
橡膠、四氟、不銹鋼、硬質合金


上海閘閥主要外形及連接尺寸

MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
330
4-M16
180

65
46
180
145
120
360
4-M16
180

80
46
195
160
135
390
4-M16
220

100
52
215
180
155
440
8-M16
220

125
56
245
210
185
510
8-M16
230

150
56
280
240
210
600
8-M20
280

200
60
335
295
265
700
8-M20
360

250
68
390
350
320
840
12-M20
360

300
78
440
400
368
960
12-M20
400

350
78
500
460
428
1110
16-M20
400

400
102
565
515
482
1250
16-M22
400

450
114
615
565
532
1380
20-M22
530

500
127
670
620
585
1530
20-M22
530

600
154
780
725
685
1800
20-M27
600

700
165
895
840
800
2150
24-M27
600

800
190
1010
950
898
2420
24-M30
680

900
203
1110
1050
1005
2680
28-M30
680

1000
216
1220
1160
1115
3100
28-M30
700

1200
254
1450
1380
1325
3450
32-M36
800

1.6
50
43
160
125
99
330
4-M16
180

65
46
185
145
120
360
4-M16
180

80
46
200
160
135
390
8-M16
220

100
52
220
180
155
440
8-M16
220

125
56
250
210
185
510
8-M16
230

150
56
285
240
210
600
8-M20
280

200
60
340
295
265
700
12-M20
360

250
68
405
355
310
840
12-M22
360

300
78
460
410
375
960
12-M22
400

350
78
520
470
435
1110
16-M22
400

400
102
580
525
485
1250
16-M27
400

450
114
640
585
545
1380
20-M27
530

500
127
715
650
609
1530
20-M30
530

600
154
840
770
720
1800
20-M36
600

700
165
910
840
788
2150
24-M36
600

800
190
1025
950
898
2420
24-M36
680

900
203
1125
1050
998
2680
28-M36
680

1000
216
1255
1170
1110
3100
28-M42
700

1200
254
1485
1390
1325
3450
